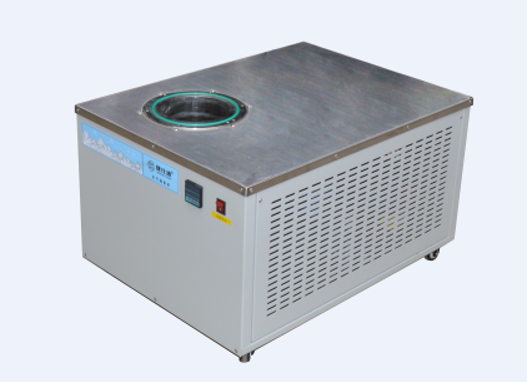

冷阱的基本结构

冷阱是串联于低温再生及检漏真空系统的<160管道上, 主要用于防止前级泵的返油,因此要求:

(1) 冷阱的流导不小于同样长度管道的流导;

(2) 对低温泵的返油率小于2×10- 8 g/(cm2*h) , 或用四极质谱计分析残余气体时基本无油分子谱线;

(3) 热损失要小, 一次灌满液氮后可连续工作几小时;

(4) 漏气率小于5×10- 5 Pa.L/S。

冷阱的结构型式很多，就材质而言，有金属冷阱和玻璃冷阱两类。

于其结构之处，还取决于所使用的冷壁温度，低温冷壁的温度愈低效果愈好。使用冷阱应遵守一定规则;在加入冷剂前，应将容器抽空到足够低的压强,使可凝性气体被大量排除后再加入冷剂；在使用过程中,由于冷剂的损耗而使冷剂液面不断下降，露出无冷剂接触的壁面，这些表面的温度回升，使已被冷凝的蒸气重新蒸发，所以要设法使冷剂的液面尽量处于恒定位置。

金属冷阱中，盛装冷剂的容器一般用不锈钢制成，在其壁上焊上若干捕集片，以增大低温壁板的表面积和阻挡蒸气分子进入真空室的作用。
